Комплектные трансформаторная подстанция типа «Сендвич» КТПН

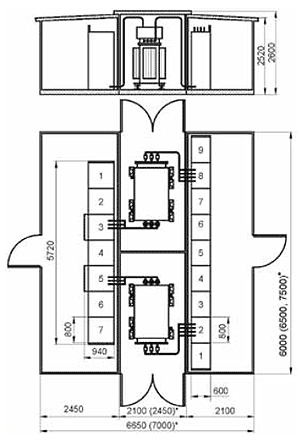

Вариант компоновки и габаритные размеры КТПН |

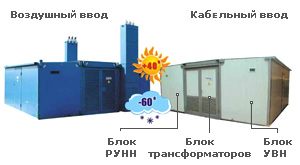

Двухтрансформаторная комплектная подстанция наружной установки предназначена для приема электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6(10) кВ, преобразования и распределения его напряжением 0,4 кВ. ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА КТПН МОДУЛЬНОСТЬ. Подстанция состоит из трех блоков: 1-устройство высшего напряжения УВН; 2-блок трансформаторов; 3-распределительное устройство низшего напряжения РУНН. ГАБАРИТНОСТЬ. Груз габаритный, не требует специальной техники, разрешения для перевозки и сопровождения негабаритного груза. БЫСТРЫЙ МОНТАЖ. Монтируются и коммутируются в течение 8 часов. ТЕПЛОИЗОЛЯЦИЯ. Использование негорючих утепленных стеновых панелей позволяет эксплуатировать подстанцию в районах с суровыми климатическими условиями. КОРОТКИЕ ПОСТАВКИ КТПН ПОЛНОЙ ЗАВОДСКОЙ ГОТОВНОСТИ! |
Основные технические параметры 2 КТПН
Тип |
Мощность тр-ра, кВА |
УВН |
РУНН |
|
Номинальное напряжение, кВ |
Номинальные токи, А |
|||
Вводных автоматических выключателей |
Отходящих линий |
|||
2 КТПН- 250/6/0,4У1 |
2х250 |
6 |
2х400 |
Согласно заявке |
2 КТПН- 250/10/0,4У1 |
10 |
|||
2 КТПН- 400/6/0,4У1 |
2х400 |
6 |
2х630 |
|
2 КТПН- 400/10/0,4У1 |
10 |
|||
2 КТПН- 630/6/0,4У1 |
2х630 |
6 |
2х1000 |
|
2 КТПН- 630/10/0,4У1 |
10 |
|||
2 КТПН- 1000/6/0,4У1 |
2х1000 |
6 |
2х1600 |
|
2 КТПН- 1000/10/0,4У1 |
10 |
|||
2 КТПН- 1600/6/0,4У1 |
2х16000 |
6 |
2х2500 |
|
2 КТПН- 1600/10/0,4У1 |
10 |
