Кабелеукладчик (траковая цепь) необходим для размещения в нем:



  • кабелей, питающих очистной комбайн;
  • шлангов, по которым подается охлаждающая жидкость.

Кабелеукладчик устанавливаются на трактора определенных моделей. В основные работы по прокладке кабелей кабелеукладчиком входят:

  • сцепка и перецепка тракторов и кабелеукладчика;
  • установка различных барабанов для кабелей и снятие пустых;
  • изготовление котлована для первоначального заглубления ножа;
  • анкеровка кабеля;
  • соединение кабелей и закладка в кабелеукладчик;
  • углубление и поднятие ножа;
  • прокладка кабелей;
  • засыпка щелей.


На кабелеукладчике работает по 2 человека на каждом барабане для поддержки необходимого натяга кабеля, для торможения барабана с кабелем при внезапном замедлении кабелеукладчика.

Необходимо постоянно проверять глубину прокладки кабеля. Это делается либо автоматически, либо визуально по положению ножа. После каждых 20-30 метров необходимо проверять глубину специальным шестом или кабелеискателем.

Кабелеукладчики делятся на несколько видов ножевые (расклинивающие), гидравлические и роторные.

Ножевой кабелеукладчик необходим для прокладки кабелей в различных грунтах, где необходимо предварительное рыхление также может применяться для прокладки кабелей через маленькие водоемы: реки, каналы, озера с помещением кабеля в грунт водоема. В случае невозможности трактора проехать (глубокое место) работа кабелеукладчика обеспечивается длинными тросами. Специальные ножи расклинивают грунт на глубину до 1.5 метров и туда укладывается кабель. Для обеспечения работы кабелеукладчика необходимо 2-7 тракторов. При прокладке кабелей под водой кабелеукладчик перемещается под водой на глубине до 200 метров и роет канал шириной до 0.1 метра и глубиной 0.6-0.7 метров.

Гидравлический кабелеукладчик предназначен для прокладки кабелей в больших реках. В специальной трубе судно создает напор воды близко ко дну, который размывает грунт и в образующую промоину прокладывается кабель.

Для прокладки кабелей в мерзлых и талых грунтах пригодится роторный кабелеукладчик.

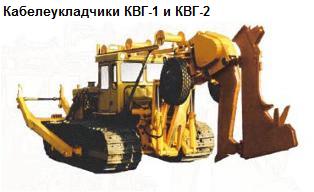

Кабелеукладчики КВГ-1 и КВГ-2

Сконструированы для магистральной прокладки:

Телефонного кабеля
Коаксиального кабеля
Оптического кабеля
Силового кабеля
Пластиковых труб под кабель
Сигнальной ленты одновременно с кабелем и трубой
Газопроводных труб диаметром до 110 мм специального изготовления

ОСНОВНЫЕ ОСОБЕННОСТИ :

  • использование конструктивных возможностей вибратора снижаем, в зависимости от грунта, необходимую тяговую силу примерно на 50 %
  • возможность работы в стесненных условиях (ввиду небольшой длины комплекса)
  • незначительные удельные нагрузки на почву позволяют использование на мягких грунтах (переувлажненных и заболоченных)
  • возможность транспортировки на традиционных трейлерах
  • простота в обслуживании, не вызывающая никаких особенных требований к технической подготовке обслуживающего персонала
  • детали рабочего органа, обеспечивающие вытеснение грунта из основания условной траншеи, размельчают грунт за счет вибрации и выравнивают подошву кабельной трассы
  • засыпают после себя кабель или трубы по трассе и практически не оставляют следов
  • производительность оправдывает применение на коротких трассах, где высокая экономичность достигается за счет высокой степени использоавния технических возможностей
  • возможность одновременного прокладывания пакета до четырех элементов кабеля и пластиковых труб
  • возможность самопогрузки и саморазгрузки барабанов
  • возможность самозаглубления и самовыглубления рабочего органа ( при пересечениях и для очистки)

 КВГ-1 КВГ-2
Категория разрабатываемого грунта   1-4 1-4
 Глубина прокладывания, мм, до  1500  1500
 Диаметр прокладываемого кабеля, мм,до  80 80
 Диаметр прокладываемых труб, мм  32,40,50,63  32,40,50,63
 Скорость прокладывания кабеля, км/ч  0,4-1,5 0-2,5
 Диаметр, мм / количество размещаемых барабанов, шт.  2250 мм / 2 шт.
 2500 мм / 1 шт.
 Полная масса барабанов , кг. 4000
4000
 Величина смещения рабочего органа, мм  - 1140
 Ширина прокладываемой сигнальной ленты, мм, до  75 75
 Ширина габаритная ( в сборе с навесным оборудованием ), мм  3760  3760
 Глубина преодолеваемого брода, м  1,1 1,1
 Масса ,кг.  23000  24000
 Базовый трактор Т-170 МБ.01
Т-10Б.02 (ГМТ)
Все рабочие органы изготовлены с использованием антифрикционных материалов, исключающих деформацию и повреждение прокладываемых кабелей.

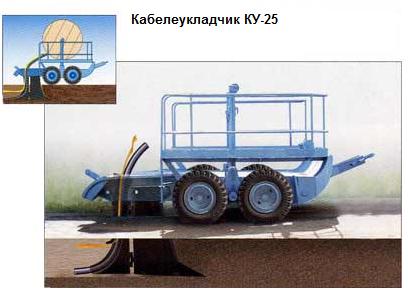

Кабелеукладчик КУ-25
предназначен для бестраншейной укладки как медного, так и волоконно-оптического кабеля с одновременной укладкой контрольной ленты, а также полиэтиленовых труб.

Технические данные КУ-25:
Значения
Максимальная глубина укладки кабеля, мм 1200
Глубина укладки контрольной ленты, мм 600
Количество устанавливаемых барабанов, шт. 1
Размер устанавливаемых барабанов, № до 25
Диаметр укладываемого кабеля или трубы, мм до 65 (в зависимости от кабелеукладочного ножа)
Габариты, мм 6100х3000х2960

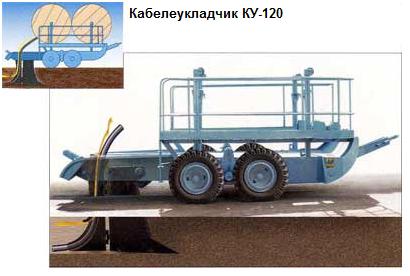

Кабелеукладчик КУ-120
предназначен для бестраншейной укладки как медного, так и волоконно-оптического кабеля с одновременной укладкой контрольной ленты, а также полиэтиленовых труб.

Технические данные КУ-120 :
Значения
Максимальная глубина укладки кабеля, мм 1200
Глубина укладки контрольной ленты, мм 600
Количество устанавливаемых барабанов, шт. 2
Размер устанавливаемых барабанов, № до 22
Диаметр укладываемого кабеля или трубы, мм до 65 (в зависимости от кабелеукладочного ножа)
Габариты, мм 7800х3000х2960



Кабельные тележки (кабельные транспортеры, аналоги К6)

Кабельная тележка (прицеп) предназначена для погрузки и перевозки барабанов диаметром от 1 до 3 м, на которые намотаны кабель, трос, провод, полиэтиленовая газовая труба или другой материал. Иногда такие прицепы называют кабелеукладчиками, хотя укладывать кабель с них возможно лишь в уже подготовленную траншею.
Кабельные тележки (кабельные транспортеры, аналоги К6)
Кабельная тележка (прицеп) предназначена для погрузки и перевозки барабанов диаметром от 1 до 3 м, на которые намотаны кабель, трос, провод, полиэтиленовая газовая труба или другой материал. Иногда такие прицепы называют кабелеукладчиками, хотя укладывать кабель с них возможно лишь в уже подготовленную траншею.

Автомобильный прицеп 880712 предназначен для погрузки барабана с кабелем без каких-либо внешних грузоподъемных средств,  перевозки  (к месту проведения строительных работ) и разматывания кабеля с барабана в траншею или колодец.  В серийном исполнении максимальный размер барабана - № 24 (диаметр барабана до 2.4 м). С 2009 года выпускается  также малосерийное  исполнение, позволяющее перевозить барабаны диаметром до 3 м.

Кабельная тележка - автомобильный прицеп 880712 выпускается в различных вариантах по грузоподъемности :  от 2  до 8.7 тонн.

Прицеп 880712 буксируется  автомобилями и тракторами, имеющими пневматическую тормозную систему и допускающими буксировку прицепа полной массой до 10 т.
