Электромонтаж воздушных линий электропередач самонесущими изолированными проводами (СИП)
В настоящее время при строительстве и реконструкции воздушных линий электропередач (ВЛ) отдается предпочтение самонесущим изолированным проводам (СИП). Наибольшее применение СИП нашел в распределительных сетях напряжением до 1 кВ, так как имеет ряд значительных преимуществ над неизолированным проводом. Электромонтаж СИП можно производить как на вновь сооруженных опорах ВЛ, так и на ВЛ 0,4- 10 кВ, в первом случае воздушная линия будет называться ВЛИ – воздушная линия с изолированными проводами.
На сегодняшний день существует несколько типов СИП:

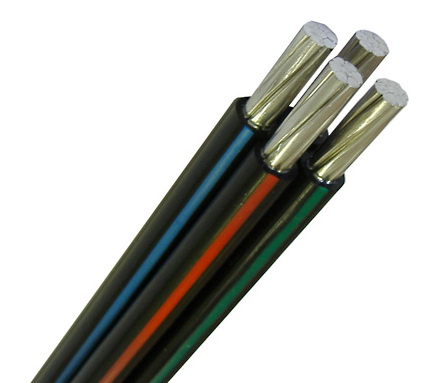

1. СИП выполнен без нулевой несущей жилы и состоит из четырех,
скрученных в жгут изолированных жил, где сечение и механическая
прочность каждой жилы имеют одинаковые значения.
2. СИП выполнен с изолированной нулевой несущей жилой, вокруг которой расположены три изолированные, фазные жилы, имеющие одинаковое сечение. Несущая нулевая жила имеет высокую механическую прочность и изготовлена из стале-алюминиевого сплава, так как она предназначена для подвешивания СИП и несет основную механическую нагрузку.
3. СИП выполнен с неизолированной нулевой несущей жилой и имеет такую же конструкцию и механические характеристики, как и СИП с изолированной нейтралью описаний выше.
Во всех приведенных системах СИП, могут быть добавлены 1-2 изолированных алюминиевых провода в качестве дополнительного проводника для уличного освещения.
Наиболее распространенный из них СИП 2, который выполнен с изолированной нулевой несущей жилой из термически упрочненного сплава.
Основными преимуществами ВЛИ является:
• значительное снижение времени и затрат при электромонтаже и
обслуживании, а так же на аварийно-восстановительные электромонтажные
работы;
• упрощенное конструктивное исполнение опор (нет изоляторов и траверс);
• исключает как межфазное замыкание, так и замыкание на «землю»;
• при монтаже ВЛИ не требуется подготовка трассы, вырубка деревьев, отсутствует необходимость вырубки просеки;
• длительный период эксплуатации СИП увеличивает период капитального ремонта;
• уменьшение габарита провеса до 4-х м, что позволяет использования опор меньшей высоты;
• увеличение длины пролетов, возможность уменьшения расстояний до различных инженерных сооружений;
• расстояние от СИП до поверхности земли на ответвлениях к вводу в здание может быть до 2,5 м;
• высокие технические и механические характеристики, способствуют
снижению вероятности обрыва жил при механических воздействиях и
гололедообразования;
• ВЛИ напряжением 0,4 кВ исключает самовольное, несанкционированное подключение потребителя методом наброса на провод;
• незначительное реактивное сопротивление СИП способствует снижению потери напряжения в линии;
• СИП разрешено прокладывать как по фасадам сооружения, так и вводить
провод внутрь здания для подключения к аппарату защиты во ВРУ.
Электромонтаж ВЛИ во многом отличается от прокладки ВЛ с
неизолированными проводами. До выполнения основных электромонтажных
работ по строительству ВЛИ необходимо выполнить комплекс следующих
подготовительных работ:
• геодезическая основа для строительства;
• очистка площадки от посторонних предметов;
• разбивка центров опор с закреплением их на местности (проводится в
соответствии со генпланом, разработанным проектной организацией);
• укомплектование строительства стойками, арматурой,
металлоконструкциями и другими материалами, необходимыми для
производства работ.
Основные электромонтажные работы должны производиться согласно типовым технологическим картам. На работы не предусмотренные типовыми технологическими картами разрабатывается проект производства электромонтажных работ и согласовывается с заказчиком в установленном порядке.
Основной период строительства ВЛИ включает следующие работы:
• разработка котлованов;
• сборка и установка опор;
• электромонтаж заземляющего устройства;
• раскатка и подвеска проводов.
Рассмотрим каждую операцию поподробнее.
Котлованы
под стойки разрабатываются в основном бурильными машинами. В
зависимости от типа грунта возможно применение экскаватора. В зимнее
время для того, чтобы исключить промерзание дна котлована, разработка
должна проводиться в кратчайшие сроки. Обратная засыпка может
выполняться местным грунтом либо песчано-гравийной смесью (определяется
проектом) с послойным трамбованием. Разрыв по времени между устройством
котлованов и установкой опор не следует допускать более одной смены, в
противном случае стенки котлована разрушатся и дно окажется выше
проектной отметки.
Чаще всего ВЛИ монтируется по железобетонным
опорам на базе вибрированных стоек типа СВ. Перед установкой
железобетонных стоек, их следует проверить на наличие трещин, выбоин,
раковин и других дефектов. Сборка опор проводится на месте установки
согласно технологическим картам. Прочность закрепления в грунте опор
обеспечивается соблюдением предусмотренного проектом заглубления опор,
ригелями, а также тщательным послойным трамбованием пазух котлована. При
установке опоры в разработанный грунт необходимо обеспечить её
устойчивость при помощи фундамента. По вертикальной оси отклонение
верхнего конца стойки должно составлять не более 1/150 от высоты стойки.
Допускается выход опоры из створа строящейся ВЛИ не более чем на 10см.
На
железобетонных опорах нулевой защитный проводник (РЕN-проводник)
присоединяется к арматуре стоек и подкосов опор. Соединения заземляющих
проводников между собой и с заземляющим выпуском выполняется сваркой
либо болтовым соединением. На ВЛИ защита от грозовых перенапряжений и
повторное заземление выполняется одинаково (заземляется нулевая жила и
металлические конструкции опор). В населенной местности расстояние между
грозозащитными заземляющими устройствами не должно превышать 200 м.
Электромонтаж заземляющих устройств монтируются так же на концевых
опорах и на опорах с ответвлениями к вводам зданий. На основании ПУЭ, в
начале и конце каждого фидера ВЛИ на токопроводящих жилах рекомендуется
устанавливать специальные зажимы для присоединения переносного
заземления и приборов контроля напряжения.
Электромонтаж провода
СИП должен осуществляться в соответствии с технологическими картами, с
применением специальных средств механизации, линейной арматуры,
приспособлений и инструментов при температуре окружающего воздуха не
ниже минус 20 °С. Особенностью выполнения электромонтажа СИП является
раскатка провода с применением специальных раскаточных роликов и
каната-лидера.
Такая технология обеспечивает защиту СИП от
механических повреждений при производстве электромонтажных работ, а
также является основным из условий сохранения высоких эксплуатационных
качеств воздушных линий с СИП в течение всего срока службы.
При монтаже СИП необходимо соблюдать следующие основные требования:
- скорость раскатки СИП не должна превышать 5км/ч;
- не допускать перетяжку проводов.
При
визировании СИП стрелы провеса должны быть выполнены по проектным
монтажным таблицам в соответствии с температурой провода на момент
электромонтажа. При этом отклонение фактической стрелы СИП допускается
на ± 5% от проектной при условии соблюдения требуемых габаритов до земли
и пересекаемых объектов согласно ПУЭ. Крепление СИП к опоре
осуществляется при помощи специальных зажимов, монтируемых на
металлические лент или крюки. При соблюдении всех требований ПУЭ у
электромонтажной организации никогда не возникнут проблемы, связанные со
сдачей ВЛИ заказчику.
