КТП предназначены для приема, преобразования и распределения электрической энергии трехфазного тока частоты 50 Гц в системах с глухозаземленной нейтралью трансформатора на стороне низшего напряжения. При работе КТП обеспечивается прием электроэнергии высокого напряжения 6 или 10 кВ, преобразование ее на 0,4 кВ и распределение по отходящим линиям. КТП14 - проходная КТП, с воздушным вводом, с силовым трансформатором с радиаторами, с линиями уличного освещения и с контролем напряжения на вводе 0,4 кВ. Основными потребителями КТП являются сельские электрические сети, отдельные населенные пункты и промышленные предприятия.
КТП состоит из блока УВН и шкафа РУНН. Блок УВН состоит из шкафа силового трансформатора, шкафа с коммутационной аппаратурой ввода и токопровода. Токопровод устанавливается на шкаф с коммутационной аппаратурой ввода. (см. рисунок)
Выполнение конструкции КТП с проходной схемой на стороне ВН такое же, как и КТП с тупиковой схемой на стороне ВН. При работе КТП с проходной схемой на стороне ВН обеспечивается выполнение тех же функций, что и КТП с тупиковой схемой на стороне ВН. Отличие заключается в том, что КТП с проходной схемой позволяет подключить потребителя к двум воздушным линиям (ВЛ) на стороне ВН. Подключение КТП к воздушным линиям ВЛ 6(10) кВ производится с помощью одного (для тупиковой схемы на стороне ВН) или двух (для проходной схемы на стороне ВН) высоковольтных разъединителей наружной установки с заземляющими ножами со стороны подключения к КТП, устанавливаемыми на концевых опорах линий ВЛ.
Блок УВН предназначен для подключения силового трансформатора к ВЛ через коммутационные аппараты, что позволяет подключать КТП как в разрыв ВЛ, так и к двум ВЛ.
Токопровод состоит из кожуха с обшивкой, приемных устройств ВЛ и отходящих линий НН. Конструкция приемочных устройств ВЛ и отходящих линий НН такая же, как и с тупиковой схемой на стороне ВН. В кожухе токопровода размещены две главных цепи ВН, выполненные алюминиевыми шинами, установленными на опорных изоляторах. Конструктивные исполнения и способ прокладки главных цепей НН такие же, как и в КТП с тупиковой схемой на стороне ВН. С каждой стороны кожуха токопровода (под проходными изоляторами ввода ВН) предусмотрены по два проема для обслуживания главных цепей ВН. Проемы закрываются съемными стальными крышками.
Шкаф с коммутационной аппаратурой ввода - составная часть УВН КТП между токопроводом и шкафом силового трансформатора. В верхней части шкафа, на его двух противоположных стенках, установлены выключатели нагрузки фасадами в сторону обшивки шкафа. Доступ к ним осуществляется через проемы в обшивке шкафа. Эти проемы закрыты закрывающимися на замки дверями. Нижние выводы выключателей нагрузки соединены между собой шинными перемычками. Ниже шинных перемычек установлены разрядники, разъединитель и предохранители.
Главные цепи шкафа выполнены алюминиевыми шинами, установленными на опорных изоляторах. Соединение главных цепей шкафа с коммутационной аппаратурой и шкафа с силовым трансформатором выполнено через проходные изоляторы.
Для обслуживания разрядников, разъединителя и предохранителей предусмотрены проемы в обшивке шкафа. Эти проемы закрыты закрывающимися на замки дверями.
Для безопасного наблюдения за разъединителем и предохранителями за дверью отсека управления приводами разъединителя и заземляющих ножей установлена сетчатая дверь с блокировочным устройством.
Шкаф с силовым трансформатором имеет такую же конструкцию, как и в КТП с тупиковой схемой на стороне ВН.

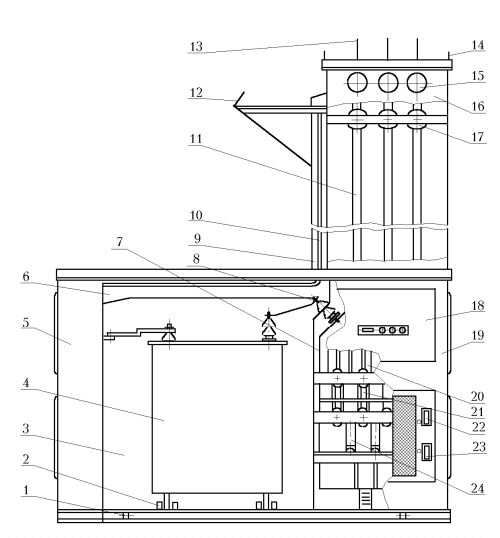

Рисунок А.1 - КТП с проходной схемой на стороне ВН
1,14 -пластина для подъема;
2 - направляющий швеллер;
3 - шкаф с трансформатором силовым;
4 - трансформатор силовой;
5 - шкаф РУНН;
6, 9 - кожух;
7, 11 - шина;
8, 15,17 - изолятор;
10 - провод;
12, 13 - штыри для изоляторов;
16 - токопровод;
18 - выключатель нагрузки;
19 - шкаф с коммутационной аппаратурой ввода;
20 - разрядник;
21 - разъединитель;
22, 23 - приводы;
24 - предохранитель

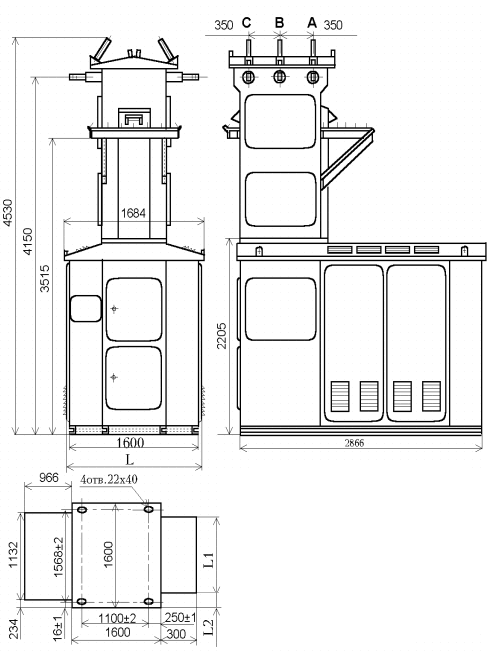

Рисунок А.2 - Габаритные, установочные, присоединительные размеры
и масса КТП с проходной схемой на стороне ВН
Условное обозначение КТП |
L |
L1,мм |
L2,мм |
Масса, кг |
КТП5(6;7;8)-100/6(10)/0,4-00-У1 |
1670 |
900 |
350 |
2279,0 |
КТП5(6;7;8)-160/6(10)/0,4-00-У1 |
2464,0 |
|||
КТП5(6;7;8)-250/6(10)/0,4-00-У1 |
2718,0 |
|||
КТП5(6;7;8)-400/6(10)/0,4-00-У1 |
3320,0 |
|||
КТП 14 - 630/6(10)/0,4-00-У1 |
1850 |
1400 |
100 |
3881,0 |
КТП 15 - 630/6(10)/0,4-00-У1 |
1785 |
3891,0 |
