Комплектная трансформаторная подстанция (КТПК) предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Гц в системах с глухозаземленной нейтралью трансформатора на стороне низшего напряжения в электрических сетях.
Комплектная трансформаторная подстанция (КТПК) предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Гц в системах с глухозаземленной нейтралью трансформатора на стороне низшего напряжения в электрических сетях.
КТПК по климатическим условиям эксплуатации соответствуют исполнению У категории размещения 1 по ГОСТ 15150, при этом:
-
Высота над уровнем моря - не более 1000 м;
-
Окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов химических производств в концентрации, разрушающей металлы и изоляцию.
Наименование параметра |
Значение параметра |
1. Мощность силового трансформатора, кВА |
63, 100; 160; 250; 400, 630 |
1.1. охлаждение |
масленое, естественное |
1.2. схема соединения обмоток |
У/Ун-0 |
1.3. регулирование |
ПБВ |
2. Номинальное напряжение на стороне высшего напряжения (стороне ВН), кВ |
6; 10 |
3. Наибольшее рабочее напряжение на стороне ВН, кВ |
12 |
4. Номинальное напряжение на стороне низшего напряжения (стороне НН), кВ |
0,4 |
5. Номинальная частота, Гц |
50 |
6. Ток термической стойкости, кА не более: |
|
1) на стороне ВН до предохранителей, в течении 1с; |
5 |
2) на стороне ВН за предохранителями в течении 0,15с* |
5 |
3) на стороне НН в течении 0,15с |
2,0; 3,5; 5; 8; 12; 19,2 |
7. Ток электродинамической стойкости, кА, не более: |
|
на стороне ВН |
12,5 |
на стороне НН |
3,2; 5,0; 7,5; 12; 18; 28,8 |
8. Уровень изоляции по ГОСТ 1516.1-76 |
нормальная изоляция |
* Время действия тока термической стойкости в соответствии с времятоковой характеристикой защитных аппаратов (предохранителей, выключателей автоматических). |
Классификация исполнения КТПК
Признаки классификации КТПК |
Исполнение |
1. По типу силового трансформатора |
С масляным трансформатором |
2. По способу выполнения нейтрали трансформатора на стороне НН |
С глухозаземленной нейтралью |
3. По взаимному расположению изделий |
Однорядное |
4. По числу применяемых силовых трансформаторов |
С одним трансформатором |
5. По выполнению высоковольтного ввода |
кабельный |
6. По выполнению и количеству выводов (отходящих линий) 0,4кВ |
Кабельные - 5 |
7. Степень защиты по ГОСТ 14254-80 |
IР23 |
8. По способу установки автоматических выключателей |
Со стационарными выключателями |
9. По наличию коридора (тамбура) обслуживания в УВН |
С коридором (тамбуром) обслуживания |
10. Вид управления |
Местное |
11. Схема на стороне ВН |
Тупиковая |
Состав изделия
Подстанция КТПК комплектуется силовым трансформатором, мощность и класс напряжения которого соответствует обозначению КТПК.
По согласованию с заказчиком допускается поставка изделия без трансформатора.
Каждая КТПК комплектуется следующей эксплуатационной документацией:
1. паспорт |
1экз. |
2. схема электрическая принципиальная |
1экз. |
3. монтажный чертеж |
1экз. |
4. эксплуатационная документация на комплектующую аппаратуру конкретных типов |
1экз. |
5. техническое описание и инструкция по эксплуатации |
1экз. |
Устройство и работа КТПК

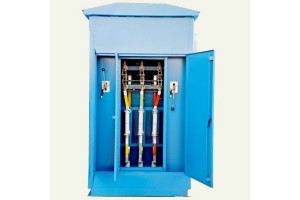

КТПК состоит из шкафа УВН, шкафа РУНН и шкафа силового трансформатора, которые установлены на одной раме и соединены между собой.
Шкаф УВН устанавливается перед шкафом силового трансформатора.
Составные части КТПК представляют собой прочную металлоконструкцию, обеспечивающую защиту от воздействия климатических факторов на элементы электромонтажа и встроенные аппараты, а также условия для безопасного обслуживания и эксплуатации.
При работе КТПК обеспечивает прием, преобразование и распределение электрической энергии. КТПК работает в продолжительном режиме при периодическом обслуживании.
