Комплектная трансформаторная подстанция (КТП) предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Гц в системах с глухозаземленной нейтралью трансформатора на стороне низшего напряжения в сельских электрических сетях.
Комплектная трансформаторная подстанция (КТП) предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Гц в системах с глухозаземленной нейтралью трансформатора на стороне низшего напряжения в сельских электрических сетях.
Комплектная трансформаторная подстанция (КТП) предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Гц в системах с глухозаземленной нейтралью трансформатора на стороне низшего напряжения в сельских электрических сетях.КТП по климатическим условиям эксплуатации соответствуют исполнению У категории размещения 1 по ГОСТ 15150, при этом:
-
Высота над уровнем моря - не более 1000м;
-
Окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов химических производств в концентрации, разрушающей металлы и изоляцию.
Технические данные КТП
Наименование параметра |
Значение параметра |
1. Мощность силового трансформатора, кВА |
25, 40, 63, 100, 160, 250, 400, 630 |
1.1. охлаждение |
масленое, естественное |
1.2. схема соединения обмоток |
У/Ун-0 |
1.3. регулирование |
ПБВ |
2. Номинальное напряжение на стороне высшего напряжения (стороне ВН), кВ |
6; 10 |
3. Наибольшее рабочее напряжение на стороне ВН, кВ |
12 |
4. Номинальное напряжение на стороне низшего напряжения (стороне НН), кВ |
0,4 |
5. Номинальная частота, Гц |
50 |
6. Ток термической стойкости, кА не более: |
|
1) на стороне ВН до предохранителей, в течении 1с; |
5 |
2) на стороне ВН за предохранителями в течении 0,15с* |
5 |
3) на стороне НН в течении 0,15с |
0,8; 1,28; 2,0; 3,5; 5; 8; 12; 19,2 |
7. Ток электродинамической стойкости, кА, не более: |
|
на стороне ВН |
12,5 |
на стороне НН |
3,1; 2,1; 3,2; 5,0; 7,5; 12; 18; 28,8 |
8. Уровень изоляции по ГОСТ 1516.1 |
нормальная изоляция |
* Время действия тока термической стойкости в соответствии с времятоковой характеристикой защитных аппаратов (предохранителей, выключателей автоматических). |
Классификация исполнения КТП
Признаки классификации КТП |
Исполнение |
1. По типу силового трансформатора |
С масляным трансформатором |
2. По способу выполнения нейтрали трансформатора на стороне НН |
С глухозаземленной нейтралью |
3. По взаимному расположению изделий |
Однорядное |
4. По числу применяемых силовых трансформаторов |
С одним трансформатором |
5. По выполнению высоковольтного ввода |
Воздушный |
6. По выполнению и количеству выводов (отходящих линий) 0,4 кВ |
Воздушные или кабельные - 5 |
7. Степень защиты по ГОСТ 14254 |
IP23 |
8. По способу установки автоматических выключателей |
Со стационарными выключателями |
9. По наличию коридора (тамбура) обслуживания в УВН и РУНН |
Без коридора (тамбура) обслуживания |
10. Вид управления |
Местное |
11. Схема на стороне ВН |
Тупиковая |
Состав изделия
Подстанция КТП комплектуется силовым трансформатором, мощность и класс напряжения которого соответствует обозначению КТП.
По согласованию с заказчиком допускается поставка изделия без трансформатора.
Каждая КТП комплектуется следующей эксплуатационной документацией:
1. паспорт |
1экз. |
2. схема электрическая принципиальная |
1экз. |
3. монтажный чертеж |
1экз. |
4. эксплуатационная документация на комплектующую аппаратуру конкретных типов |
1экз. |
5. техническое описание и инструкция по эксплуатации |
1экз. |

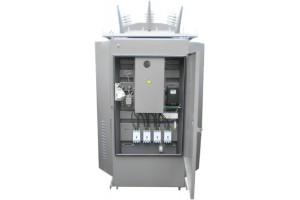

Устройство и работа КТП
КТП состоит из блока УВН и шкафа РУНН, которые установлены на одной раме и соединены между собой болтами.
Блок УВН состоит из шкафа силового трансформатора и токопровода.
Токопровод устанавливается на крышке шкафа силового трансформатора. Шкаф РУНН представляет собой шкаф с аппаратурой подключения отходящих линий. Составные части КТП представляют собой прочную металлоконструкцию, обеспечивающую защиту от воздействия климатических факторов на элементы электромонтажа и встроенные аппараты, а также условия для безопасного обслуживания и эксплуатации.
При работе КТП обеспечивает прием, преобразование и распределение электрической энергии. Кроме отходящих линий потребителей производственного назначения в КТП предусмотрены линии наружного освещения. Для расширения возможности КТП в ее конструкции предусмотрены вывод воздушных и кабельных отходящих линий. КТП работает в продолжительном режиме при периодическом обслуживании.
