Назначение и сфера использования трансформаторов ОМ, ОМП
Однофазные масляные трансформаторы типа ОМ, ОМП включаемые в сеть переменного тока частотой 50 Гц, предназначены для питания блочно-комплектных устройств катодной защиты магистральных трубопроводов, понижения напряжения в сетях энергосистем, питания аппаратуры сигнализации и автоблокировки железных дорог, а также питания других потребителей электроэнергии в условиях умеренного климата. Трансформаторы предназначены для наружной и внутренней установки.
Основные технические характеристики трансформаторов ОМ, ОМП
Наименование |
Значение |
|||||
Номинальная мощность, кВА |
0,63 |
1,25 |
2,5 |
4 |
6 |
10 |
Категория размещения |
1 |
|||||
Вид климатического исполнения |
У |
|||||
Температура окружающего воздуха необх. |
от -45ºС до + 40ºС. |
|||||
Корректированный уровень звуковой мощности |
не более 60 дб |
|||||
Гарантированный срок эксплуатации |
3 года со дня ввода в эксплуатацию |
|||||
Установленная наработка на отказ |
не менее 25000 ч. |
|||||
Полный срок службы |
30 лет |
|||||
Номинальное первичное напряжение, кВ |
6; 10 |
6; 10 |
6; 10 |
6; 10 |
6; 10 |
6; 10 |
Номинальное вторичное напряжение, кВ |
0,23 |
0,23 |
0,23 |
0,23 |
0,23 |
0,23 |
Номинальный первичный ток, А |
0,105; 0,063 |
0,208; 0,125 |
0,417; 0,25 |
0,667 0,4 |
1 0,6 |
1,668 1 |
Номинальный вторичный ток, А |
2,74 |
5,43 |
10,89 |
17,37 |
26,06 |
43,44 |
Номинальная частота, Гц |
50 |
50 |
50 |
50 |
50 |
50 |
Напряжение короткого замыкания, % |
6,0 |
5,0 |
5,5 |
4,7 |
4 |
3,5 |
Ток холостого хода, % |
30 |
18 |
23 |
8 |
6 |
4 |
Потери холостого хода, Вт |
16 |
26 |
40 |
23 |
40 |
56 |
Потери короткого замыкания, Вт |
40 |
50 |
90 |
140 |
200 |
280 |
Масса, кг, не более |
40 |
45 |
65 |
115 |
117 |
120 |

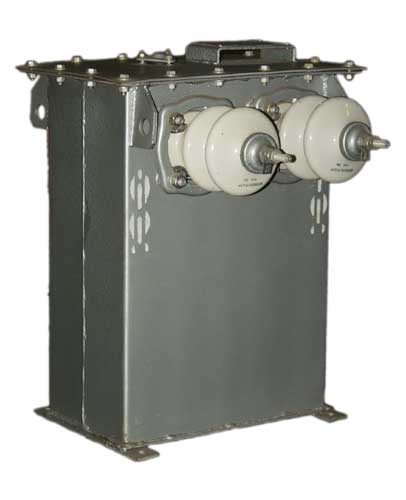

Общий вид, габаритные размеры и масса трансформаторов ОМ, ОМП
Тип трансформатора |
Габаритные размеры, мм |
Масса масла, кг |
Общая масса, кг. |
||
L |
В |
Н |
|||
ОМ-0,63 |
365 |
330 |
630 |
11 |
51 |
ОМ-1,25 |
12 |
53 |
|||
ОМ-2,5 |
510 |
385 |
685 |
20 |
65 |
ОМП-4 |
550 |
510 |
700 |
38 |
115 |
ОМП-6 |
117 |
||||
ОМП-10 |
120 |
