Барабаны и ролики для прокладки кабельной линии

Приспособления для прокладки кабельной линии.

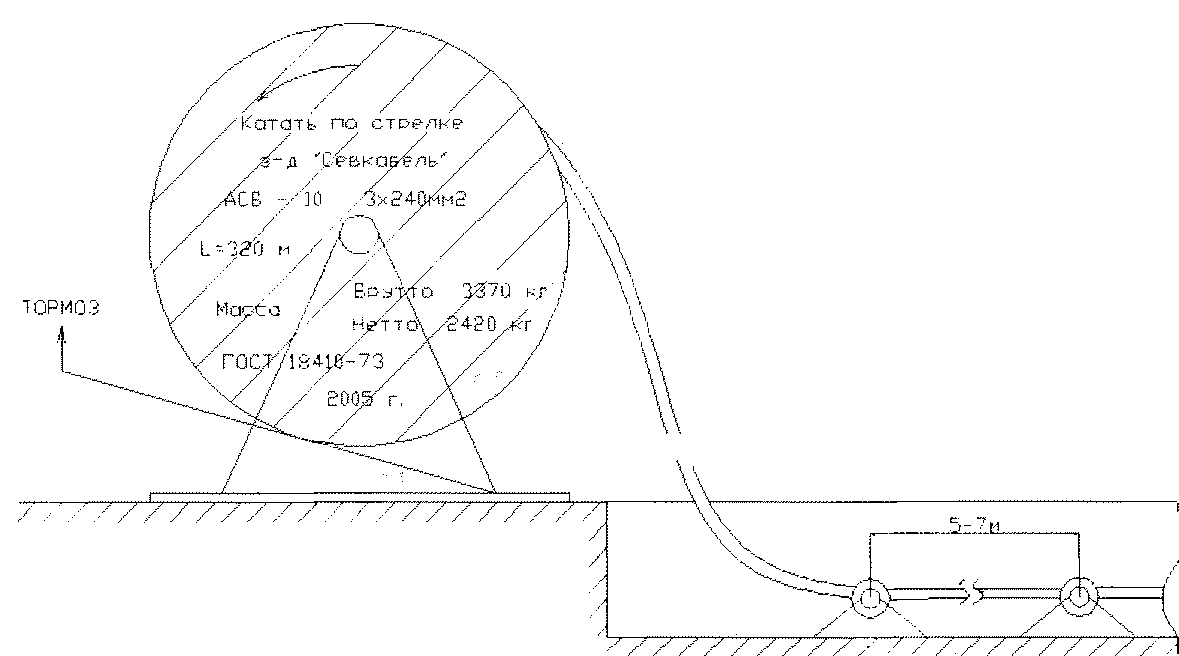

На одной стороне щеки барабана, имеется отверстие для вывода из барабана нижнего конца кабеля, должны быть нанесены надписи "Катать по стрелке", "Не класть плашмя", "При разгрузке не сбрасывать также стрелка, указывающая направление вращения барабана с кабелем при его перекатывании Следует иметь в виду, что направление вращения, обозначенное на щеке барабана стрелкой, следует соблюдать только при перемещении барабана перекатыванием, при разматывании же кабаля с барабана, установленного на домкраты, вращать барабан нужно в обратном направлении.
В зависимости от диаметра и веса кабеля он наматывается на деревянный или металлический барабан: №18-22.

Номера и размеры наиболее распространенных барабанов.
ГОСТ 5151-79
Номер барабана

Диаметр

Длина шейки

Количество шпилек

щеки

шейки

18

1800

1120

900

6

20

2000

1220

1000

6

22

2200

1320

1000

8

Кабель наматывается на 100 мм ниже края щеки барабана.

Минимальная длина кабеля на барабане.

оминальное напряжение кабеля, кВ

Сечение жил, мм2

Маломерные отрезки, дайна, не менее, м

1

До 70

50

95 и 120

150 и более

6 и 10

До 70

100

95 и 120

50

150 и более

50

20 и 35

Все сечения

10

Примечания:
1. Строительная длина кабелей с жилами всех сечений на напряжение 6 и 10 кВ, предназначенных для прокладки в туннелях и каналах, должна быть не менее 400 м.
2. Строительная длина одножильных кабелей на напряжение 20 и 35кВ должна быть согласована при заказе.
3. Для марок АСКл, СКл, АОСК, ОСК маломерные отрезки не допускаются.

Ролики линейные и угловые

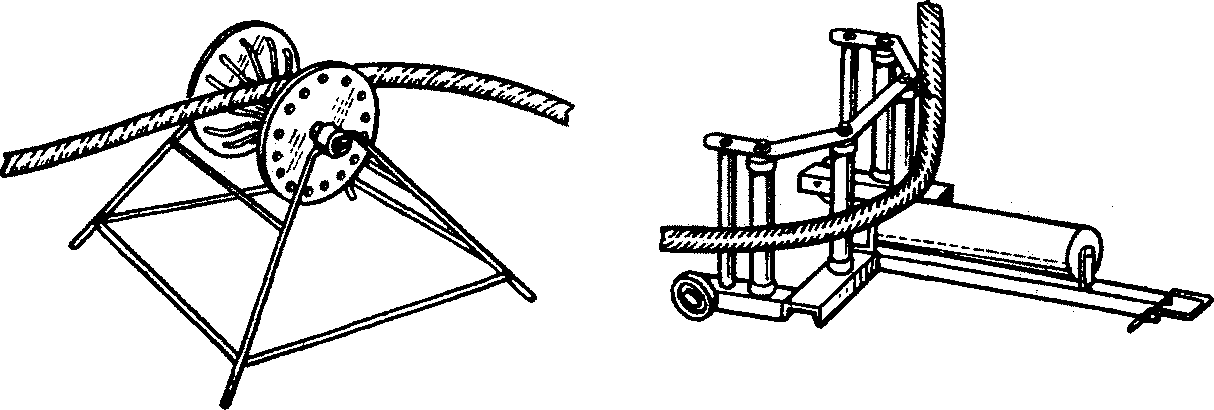

Ролик линейный и угловой.

Ролики кабельные оснащенные алюминиевой катушкой и подшипником качения.

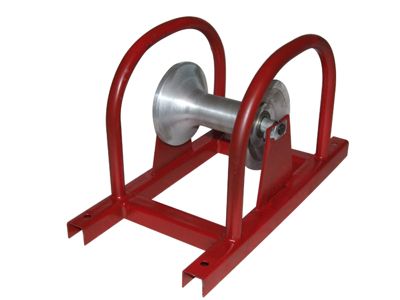

РОЛИК РКЛ-1

тип

Сечение ракат. кабеля мм.кв.

LxBxH, мм

Допустимая нагрузка,кН

М,кг

РКЛ-1

16-240

450X240X200

2

7

Предназначен для раскатки кабеля на прямых участках трассы

РОЛИК РКУ

тип

Сечение ракат. кабеля мм.кв.

LxBxH, мм

Допустимая нагрузка,кН

М,кг

РКЛ-1

16-240

470X300X310

2

13

Ролик угловой применяется при прокладке кабельных линий в местах поворота кабельной трассы. Ролик предназначен для поддержания кабеля и уменьшения усилия натяжения при его раскатке.

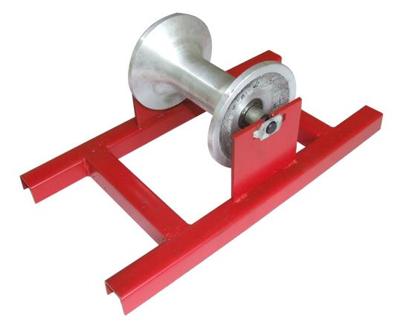

РОЛИК РКЛ

тип

Сечение ракат. кабеля мм.кв.

LxBxH, мм

Допустимая нагрузка,кН

М,кг

РКЛ-1

16-240

450X240X200

2

7

Предназначен для раскатки кабеля на прямых участках трассы

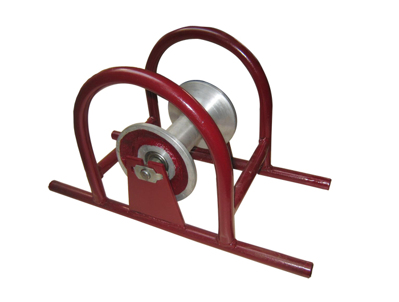

РОЛИК РКЛ-1-1

тип

Сечение ракат. кабеля мм.кв.

LxBxH, мм

Допустимая нагрузка,кН

М,кг

РКЛ-1

16-240

450X240X200

2

7
Предназначен для раскатки кабеля на прямых участках трассы
