Трансформаторы масляные серий ТМ-25 а также трансформаторы ТМЗ-25 предназначены для работы в электросетях напряжением 6 или 10кВ 35 кВ в открытых электроустановках в условиях умеренного климата (исполнение У1 по ГОСТ 15150-69) и служат для понижения высокого напряжения питающей электросети до установленного уровня потребления. Трансформатор помещен в бак с маслом для охлаждения и предотвращения разрушение обмоток трансформатора от внешней среды.

Основные эксплутационные характеристики ТМ-25

Гарантированный срок эксплуатации  трансформатора ТМ-25 – 3 года со дня ввода трансформатора в эксплуатацию. Установленная наработка на отказ  – не менее 25000 ч. Полный срок службы ТМ-25 – не менее 30 лет. Частота питающей сети – 50Гц. Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ. Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ. По Вашему требованию  можно трансформаторы  ТМ-25,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

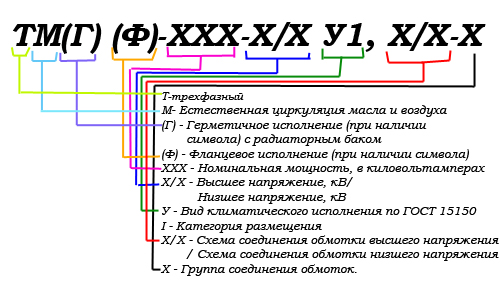

Условное обозначение  трансформаторов ТМ-25

Условное обозначение ТМГ

Состав и устройство трансформатора ТМ-25.

Трансформатор ТМ-25 состоит из: бака с радиаторами, крышки бака, расширительного бачка и активной части. Бак снабжен пробкой для взятия пробы масла и пластиной для заземления трансформатора. Наружная поверхность бака окрашена атмосферостойкими серыми, светло-серыми или темно-серыми красками (возможно изменение тона окраски). Все уплотнения трансформатора выполнены из маслостойкой резины. Бак трансформатора состоит из:
  • стенок, выполненных из стального листа толщиной от 2,5 мм до 4 мм. (в зависимости от мощности трансформатора);
  • верхней рамы;
  • радиаторов;
  • петель для подъема трансформатора
  • дна с опорными лапами (швеллерами).
На крышке трансформаторов ТМ и ТМГ установлены:
  • вводы ВН и НН
  • привод переключателя;
  • петли для подъёма трансформатора
  • предохранительный клапан (на трансформаторах типа ТМГ и ТМГФ),
  • мембранно–предохранительное устройство
  • мановакуумметр
Расширительный бачок используется для компенсирования изменений обьема масла, зависящее от внешних факторов. Бачок снабжен:
  • Метками min и max уровня масла в трансформаторе
  • гороловиной для долива масла

Контрольно-измерительные приборы и сигнальная аппаратура трансформатора ТМ-25.

Уровень масла в трансформаторах контролируется визуально по указателю уровня масла, который расположен:
  • на стенке маслорасширителя у трансформаторов типа ТМ и ТМФ;
  • на стенке бака у трансформаторов ТМГ и ТМГФ.
При наличии термоузла дополнительно осуществляется контроль температуры верхних слоев масла в баке трансформатора спиртовым термометром.

Технические характеристики трансформаторов ТМГ-25

Тип трансформатора Класс напряжения, кВ Мощность, кВА Напряжение к.з. при 75ºС Потери, Вт Габаритные размеры, мм Масса масла, кг Общая масса, кг.
х.х. к.з. при 75ºС L В Н А А1
ТМ-25 6;10 25 4,5 130 600 1030 550 1150 400 504 90 360
ТМ-25 35 25 6,5 135 610 1030 550 1250 400 504 90 380
