Общая информация о трансформаторе ТСЗ-250
Трансформатор ТСЗ-250 используется во многих отраслях народного хозяйства, он предназначен для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50Гц.
Трансформатор оборудован металлическим защитным кожухом и благодаря этому имеет степень защиты IP21.
Они устанавливаются в промышленных помещениях и общественных зданиях, к которым представляются повышенные требования в части пожаробезопасности, взрывозащищенности, экологической чистоты, обмотки и изоляционные детали активной части трансформаторов выполнены из материалов, не поддерживающих горения.
Трансформаторы имеют высокую надежность, требуют минимальных затрат на обслуживание, экономичны, просты в эксплуатации.

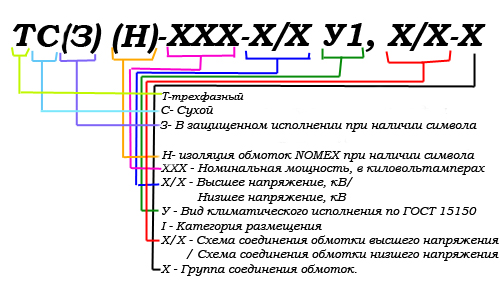

Структура условного обозначения трансформаторов ТСЗ-250
Краткие характеристики трансформатора ТСЗ-250
Тип |
Сухой трансформатор незащищенного исполенения с медными или аллюминиевыми обмотками |
||
Мощность |
250 кВА |
||
Класс напряжения |
0,66; 6-10 кВ |
||
Класс нагревостойкости обмоток |
F |
||
Категория размещения |
для трансформаторов ТСЗ-250/0,66 |
3 |
|
для трансформаторов ТСЗ-250/6-10 |
4 |
||
Пожаробезопасность |
F1 |
||
Степень защиты |
IP21 |
||
Схема и группа соединений |
Yн/Yн-0; Д/Yн-11; Yн/Д-11 |
||
Корректированный уровень звуковой мощности |
не более 60 дб |
||
Напряжение ВН |
для ТСЗ-250/0,66 |
220; 380(660)В |
|
для ТСЗ-250/6-10 |
6; 250; 10; 10,5 кВ. |
||
Напряжение НН |
для ТСЗ-250/0,66 |
от 12 до 660В |
|
для ТСЗ-250/6-10 |
0,4; 0,23 кВ |
||
Гарантийный срок со дня ввода в эксплуатации |
3 года |
Условия эксплуатации трансформатора ТСЗ-250
- температура окружающего воздуха: от -5°С до +250°С;
- относительная влажность воздуха - не более 98% при температуре +25°С;
- высота установки над уровнем моря - не более 1000м;
- окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли.
Конструкция трансформатора ТСЗ-250
Трансформаторы состоят из следующих основных сборочных единиц:
- магнитопровода;
- обмоток, размещенных на магнитопроводе (активной части);
- отводов (вводов, шин ВН и НН);
- металлического защитного кожуха
Технические и габаритно-весовые характеристики трансформатора ТСЗ-250
Тип |
Класс напряжения, кВ |
Мощность, кВА |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса, кг |
U КЗ, % |
Потери, Вт |
||
ХХ* |
КЗ** |
Суммарные |
||||||||
ТСЗ-250 |
0,66 |
250 |
990 |
700 |
1170 |
1270 |
3,5 |
880 |
2650 |
3530 |
ТСЗ-250 |
6;10 |
250 |
1035 |
700 |
1215 |
1250 |
3,5 |
900 |
2870 |
3770 |
* ХХ-холостой ход
**КЗ-короткое замыкание
